Fonctionnement du bus de commande
LAlpha-Panel agit comme un répartiteur passif du bus DCC :
-
Un bus unique arrive depuis la centrale
-
Ce bus est redistribué vers plusieurs prises RJ-12
-
Tous les périphériques connectés partagent le même bus RS485
Le module ne crée pas de bus indépendants, namplifie pas le signal et naltère pas les données.
Il fonctionne comme un hub de distribution, comparable à une multiprise pour commandes DCC.
Compatibilité des systèmes DCC
LAlpha-Panel est compatible avec :
-
NCE Power-Cab (kits de démarrage)
-
NCE Power-Pro (5 A et 10 A)
-
Roco Multimaus
-
Tous les systèmes DCC utilisant un bus de commande RJ-12 RS485
Il constitue un choix idéal pour les installations mixtes ou évolutives, notamment sur des réseaux de taille moyenne à grande.
Rôle des prises RJ-12

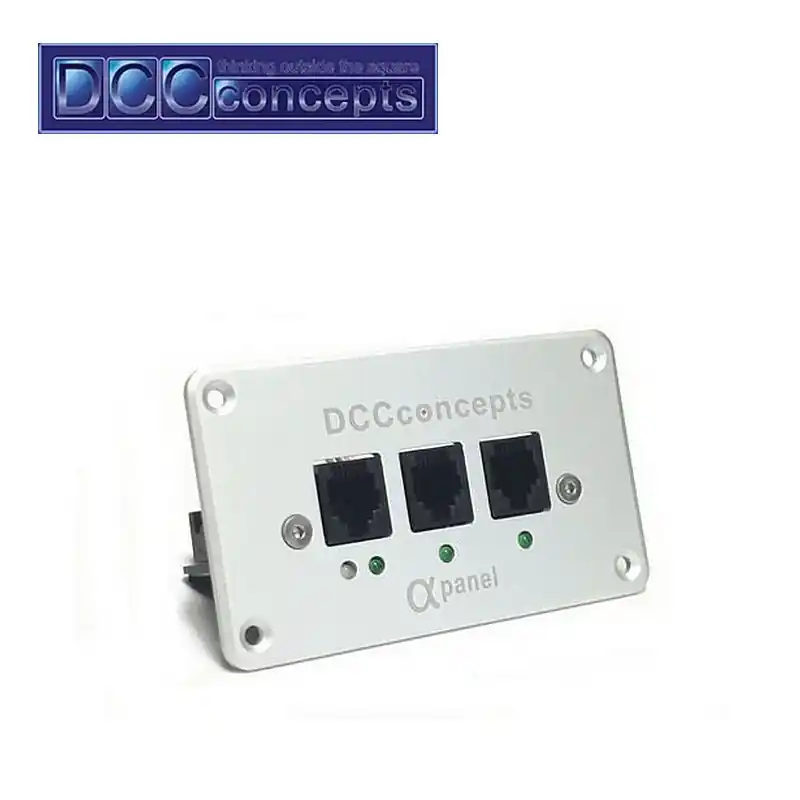

Le module dispose de trois prises RJ-12 en façade :
-
Prise gauche
-
Entrée principale du bus
-
Obligatoire pour lutilisation avec une NCE Power-Cab
-
Permet à la commande principale dinjecter le signal DCC dans le bus
-
-
Prises centrale et droite
-
Extensions du même bus de commande
-
Destinées à :
-
commandes supplémentaires
-
panneaux Alpha
-
accessoires ou périphériques de contrôle
-
-
Toutes les prises sont électriquement liées au même bus, garantissant une communication fiable entre les commandes.
Indicateurs lumineux (LEDs)
Les LEDs intégrées permettent de visualiser instantanément létat du bus :
-
LED bleue
-
Active lorsque le module est configuré en mode Power-Cab
-
Indique que la Power-Cab est correctement initialisée et opérationnelle
-
-
LED verte
-
Active en mode STD BUS
-
Indique quun système DCC standard (Power-Pro, Roco, etc.) est actif
-
Les LEDs des prises centrale et droite sallument également en vert lorsquun périphérique est connecté et reconnu
-
Ces indicateurs facilitent le diagnostic et la mise en service du réseau.
Alimentation & installation
Aucune alimentation externe requise
Module entièrement passif
Installation plug & play
LAlpha-Panel est alimenté directement par le bus de commande RJ-12 provenant de la centrale DCC.
Aucun transformateur, aucun réglage, aucun paramétrage logiciel nest nécessaire.
Applications typiques
-
Création de points de branchement multiples pour commandes DCC
-
Organisation du câblage sur un réseau modulaire
-
Extension du bus de commande sur un grand réseau
-
Intégration propre des systèmes NCE, Roco ou DCC Concepts Alpha
